前言
最近打算系统性的学习一下CCNA部分的内容，所以需要用到模拟器，对于目前的思科模拟器：
- CPT（Cisco Packet Tracer）
- 定位：思科官方推出的入门级模拟器，专门为NA课程设计
- 优点：安装简单且资源占用低
- 缺点：
- 功能阉割严重，仅支持基础实验
- 操作习惯与真机差异大（如配置感觉差距明显）
- 设备模拟功能有限（深度实验无法完成）
- GNS3
- 核心优势：
- 路由器模拟效果极佳（与真机体验一致）
- 功能完整无阉割（支持90%以上真机功能）
- 局限性：
- 早期仅支持路由器模拟
- 后期扩展的交换/防火墙功能表现差
- CPU资源利用率低（长时间使用会飙高）
- 适用建议：
- 路由相关实验首选
- 需高性能CPU支持
- 已逐渐被淘汰（当前使用较少）
- 核心优势：
- EVEng和Pnet（其实是一款模拟器，只是换了个壳）
- 核心特点：
- 支持全系列思科设备（包括ISE、SD-WAN等服务器）
- 可模拟多厂商设备（Arista、Juniper等）
- 支持Linux/Windows服务器模拟
- 版本差异：
- PNET：优化了BUG但资源消耗更大
- EVE-NG：资源把控更好但BUG稍多
- 特殊说明：
- 华为设备模拟受限（仅USG防火墙可模拟）
- 基于虚拟化平台，桥接功能完善
- 核心特点：
推荐使用Pnet，华为设备可以使用华为官方的模拟器
前置准备
- Vmware虚拟机，我这里已经安装VMware 17 Pro（17.6.2版本）
下载

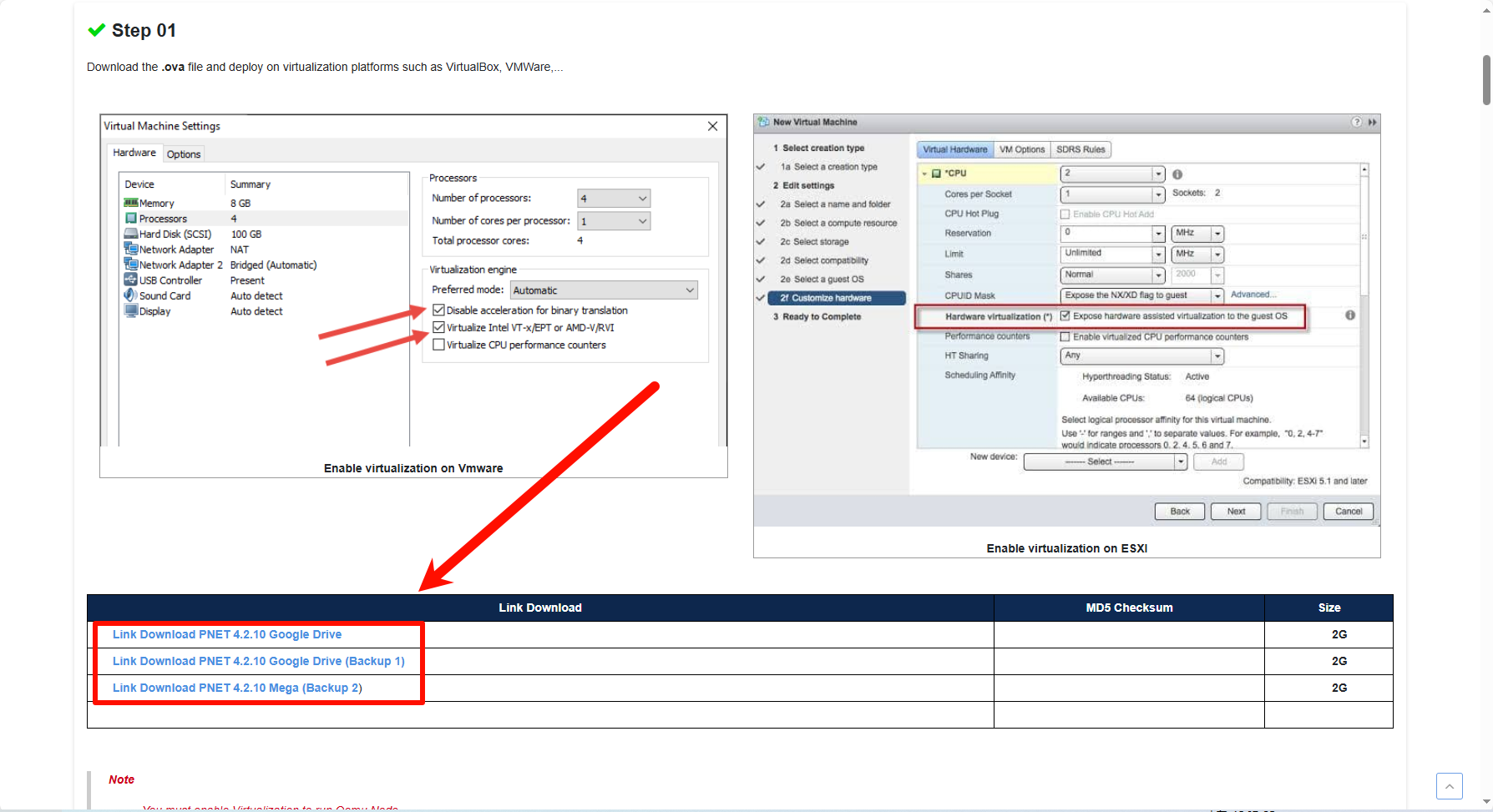

下载Pnet

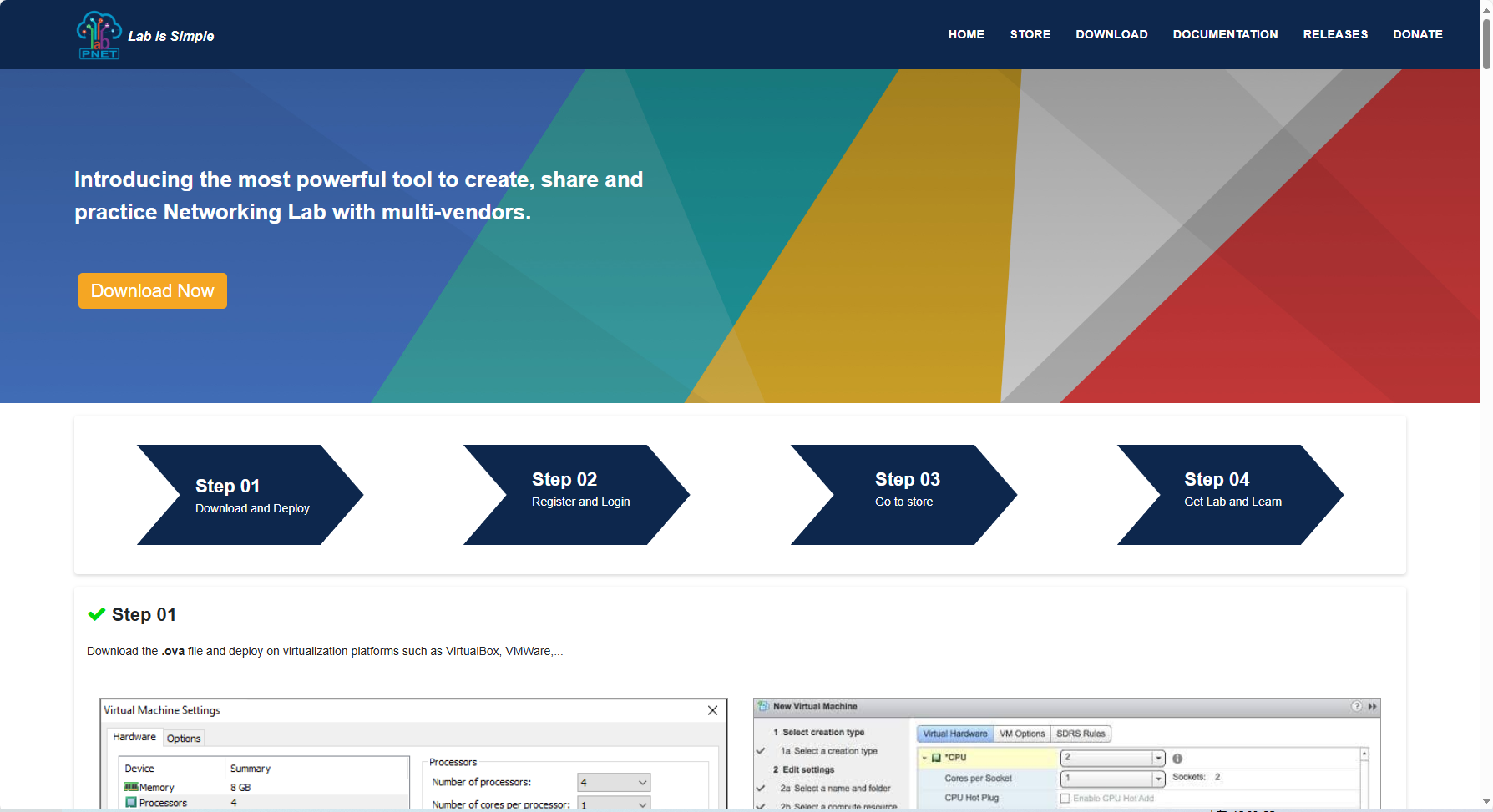

Pnet官网链接：PNETLab : Lab is Simple（空白镜像）
如果想使用自带IOL设备的镜像，使用这里的镜像(已转存到/学习/3.网课/2、思科全套资料【多机构合集】/01.思科模拟器镜像/PNET最新版/)：
链接：https://pan.baidu.com/s/153F5EK5U-Y640NmxKSd7MA提取码：6v8y
下载插件
官网下载实验需要用到的插件（EVE-NG-Win-Client-Pack-2.0.exe）
链接：https://mega.nz/#!V50gUCQY!ysvjljJrulRT0De96BhIXCEnP2uDkE-zWr7Kyyml3ds
- 这个插件必须安装，否则将不能使用Wireshark、CRT等工具
- 该插件同eve所使用的插件一致
导入虚拟机
直接将虚拟机文件拖到VMware中即可导入，导入后需要修改虚拟机配置
- ⚠️我这里没有勾选虚拟化（CPU为R7 4800H），我需要保留WSL
- 教程PNETLab模拟器部署及使用配置 - Lilongwei - 博客园提到要勾选虚拟化：「虚拟机设置」>「处理器」>「勾选：虚拟化 Intel VT-x/EPT 或 AMD-V/RVI(V)」
- 推荐给虚拟机分配2核8G以上
保存并退出后升级虚拟机
虚拟机网卡介绍
虚拟机有两块网卡，网卡一主要用来登录虚拟机，网卡二用于桥接
- 网卡一：如果只需要本机使用最好选择
仅主机模式，也可以使用NAT，⚠️不建议使用桥接模式
默认用户名和密码
- 用户名：root
- 密码：pnet
修改IP地址为静态地址
我这里将IP地址改为静态地址：10.0.0.110，以下是修改步骤
虚拟网络编辑器中添加一个网卡，子网地址改为10.0.0.0，将用于登录虚拟机的网卡设置为这个自定义的网卡- 开启虚拟机，登录后会提示修改密码，后面就是配置虚拟机的步骤
DNS domain name：默认即可Use DHCP/Static IP Address：网络连接设置（可以选择DHCP或者手工静态IP地址），采用默认选项可以省去以下设置，我这里选择的是静态（空格为选择，回车为确认）Management Network IP Address：设置IP地址，10.0.0.110Management Network Subnet Mask：设置子网掩码，255.255.255.0Management Network Default Gateway：设置默认网关，10.0.0.1Primary DNS server：设置主DNS服务器地址，8.8.8.8Secondary DNS server：设置次DNS服务器地址，114.114.114.114NTP server：设置NTP地址（http://ntp1.aliyun.com）Proxy Server configuration：设置代理服务器地址，默认即可
已经配置过了想重新配置怎么办？
使用以下命令即可重新配置：
rm -rf /opt/ovf/.configuredsu -在浏览器中连接
直接输入10.0.0.110即可，PNETlab登录方式有本地登录及在线登录两种，两者区别在于：本地登录只能使用Open标识的实验模板，而在线登录则可以使用所有实验模板
首次登录推荐使用Offline Mode
Offline Mode默认账号密码
账号密码：默认账号为admin，默认密码为pnet
Online Mode
离线登录后，需要设置一下开启在线登录：「System」>「System Mode」>「Online Mode」>「开启：Status」
退出登录后，点在线登录，点右上角注册一个账号，注册并激活后就可以在线登录了
使用

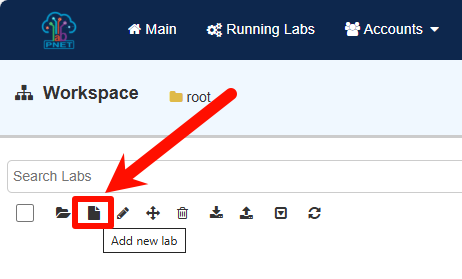

新建LAB

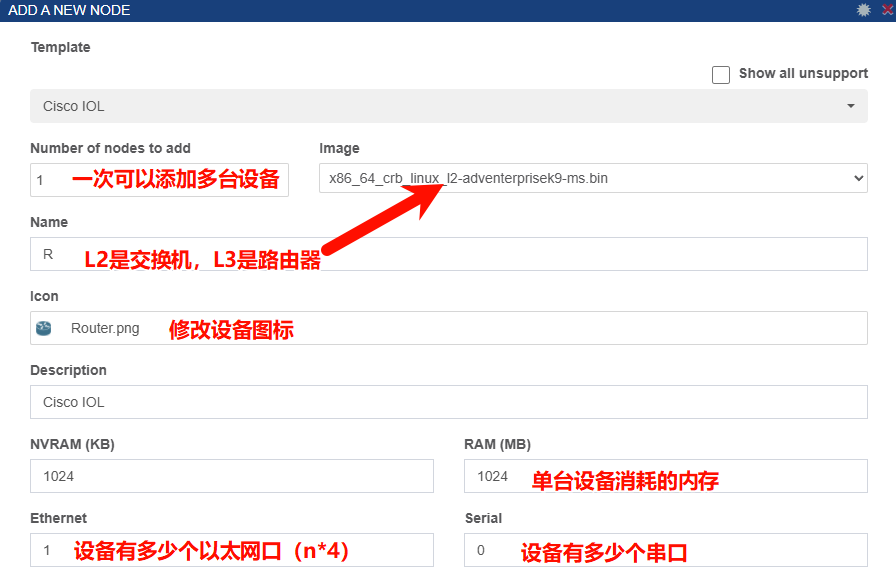

添加设备
以太网接口支持热插拔， 串口不支持热插拔。
插件安装
安装EVE-NG-Win-Client-Pack-2.0.exe参考PNETLab模拟器部署及使用配置 - Lilongwei - 博客园
关联SecureCRT
修改C:\Program Files\EVE-NG\win10_64bit_sCRT.reg文件，将文件中的三个SecureCRT安装路径改为自己电脑中实际安装的路径
Windows Registry Editor Version 5.00
[HKEY_CURRENT_USER\SOFTWARE\Classes\SecureCRT.telnet]@="telnet"
[HKEY_CURRENT_USER\SOFTWARE\Classes\SecureCRT.telnet\DefaultIcon]@="D:\\Program Files\\SecureCRT\\SecureCRT.exe,0"
[HKEY_CURRENT_USER\SOFTWARE\Classes\SecureCRT.telnet\shell]
[HKEY_CURRENT_USER\SOFTWARE\Classes\SecureCRT.telnet\shell\open]
[HKEY_CURRENT_USER\SOFTWARE\Classes\SecureCRT.telnet\shell\open\command]@="\"D:\\Program Files\\SecureCRT\\SecureCRT.exe\" /T %1"
[HKEY_CURRENT_USER\SOFTWARE\SecureCRT]
[HKEY_CURRENT_USER\SOFTWARE\SecureCRT\Capabilities]
[HKEY_CURRENT_USER\SOFTWARE\SecureCRT\Capabilities\URLAssociations]"telnet"="SecureCRT.telnet"
[HKEY_CURRENT_USER\SOFTWARE\RegisteredApplications]"SecureCRT"="Software\\SecureCRT\\Capabilities"
[HKEY_CURRENT_USER\SOFTWARE\Classes\telnet\shell]
[HKEY_CURRENT_USER\SOFTWARE\Classes\telnet\shell\open]
[HKEY_CURRENT_USER\SOFTWARE\Classes\telnet\shell\open\command]@="\"D:\\Program Files\\SecureCRT\\SecureCRT.exe\" /T %1"修改后双击win10_64bit_sCRT.reg文件即可将配置添加到注册表
关联Wireshark抓包软件
修改C:\Program Files\EVE-NG\wireshark_wrapper.bat文件，将用户名和密码改成自己pnet的
@ECHO OFFSET USERNAME="root"SET PASSWORD="eve"
SET S=%1SET S=%S:capture://=%FOR /f "tokens=1,2 delims=/ " %%a IN ("%S%") DO SET HOST=%%a&SET INT=%%bIF "%INT%" == "pnet0" SET FILTER=" not port 22"
ECHO "Connecting to %USERNAME%@%HOST%..."
"C:\Program Files\EVE-NG\plink.exe" -ssh -batch -pw %PASSWORD% %USERNAME%@%HOST% "tcpdump -U -i %INT% -s 0 -w -%FILTER%" | "C:\Program Files\Wireshark\Wireshark.exe" -k -i -修改后双击win7_64bit_wireshark.reg文件即可将配置添加到注册表（⚠注意是.reg文件）
然后打开powershell，运行下面的命令（注意，第二行命令中的-pw后面是密码，需要修改成自己的，后面的IP地址也要修改成自己的）
cd 'C:\Program Files\EVE-NG'echo y | .\plink.exe -ssh -l root -pw pnet 10.0.0.110
