CCNA项目2-园区网基础架构与VLAN

园区网架构#

接入层、汇聚层、核心层功能定位#

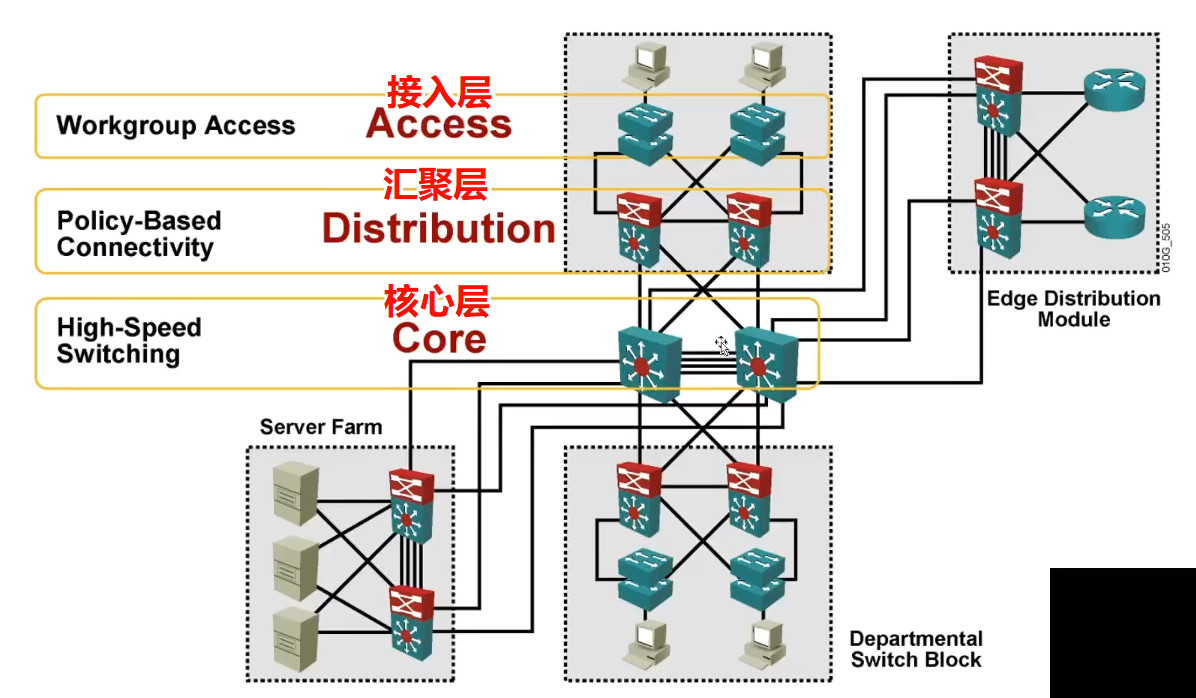

PixPin_2025-09-05_23-41-52

接入层设备采购
- 设备选择：
  - 优先采用二层交换机或弱三层交换机
  - 避免使用昂贵的多层交换机(MLS)
- 功能限制：
  - 二层交换机仅VLAN1的SVI接口可配IP
  - 弱三层交换机的三层功能有限，不能完全替代路由器
- 连接对象：直接对接终端设备（PC、打印机、IP电话、AP等）
汇聚层设备采购
- 设备要求：
  - 需要较强的三层能力
  - 支持足够多的策略功能
  - 采用入门级多层交换机即可满足需求
- 部署方式：
  - 每台接入交换机通过双上行链路连接两台汇聚交换机
  - 汇聚交换机之间通过链路捆绑增加带宽
核心层设备采购
- 设备特点：
  - 园区内最昂贵的网络设备
  - 必须采用高性能多层交换机
  - 推荐使用顶级框式交换机（例如Nexus）
- 性能要求：
  - 转发能力要最强（决定整个园区性能上限）
  - 所有接口均为级联接口（光口为主）
- 部署规模：大型园区通常只需部署两台

交换机接口类型#

下连接口：
- 连接终端设备
- 多为电口（双绞线连接）
- 数量占比约90%（如24个下连接口配2个级连接口）
级连接口：
- 交换机间互联
- 多为光口（需配合SFP模块）
- 带宽是下连接口的10倍（千兆下联对应万兆级联）
光模块选择：
- 需匹配交换机品牌（华为/思科等）
- 主流使用LC头光缆连接

出口设备选择（园区边界）#

早期：路由器#

早期都使用路由器，路由器的优势：

唯一支持多种接口类型（以太网+广域网接口）
可连接运营商广域网线缆（如Serial接口）

选择路由器的其它理由：

所有需要通信的网络节点（主机/服务器/交换机接口）都必须配置全网唯一的IP地址
- 而一般内网的主机都是使用私有地址，需要通过地址转换协议转换成公有地址（运营商路由器不识别私有地址）
- 地址转换技术演进：传统NAT → PAT（端口地址转换）
- 设备支持情况：
  - 路由器：原生支持，转换效率最优
  - 交换机：新型号可支持但效率较低
  - 防火墙：现代设备普遍支持
需要跨园区私有地址主机互相访问，就必须在园区A的边界路由器和园区B的边界路由器之间做VPN（虚拟专网），而主流的VPN类型早期只有路由器支持，所以早期选择路由器
- 主流VPN类型：
  - 隧道类：GRE/L2TP/PPTP
  - 加密类：IPSec/SSL VPN
  - 其他：DMVPN/GET VPN

现在：防火墙#

现阶段随着以太网发展，内网是以太网，外网也是以太网（包括连接到运营商的网络也是以太网），路由器的优势就没有了
而NAT/PAT防火墙也支持，比路由器更安全，VPN支持的程度也不比路由器弱，所以现在园区的边界都会使用防火墙作为出口，防火墙通过一根线连到运营商，通过一根线连到内网
缺点：对IPSec类型的VPN支持的较差

IPSec类型VPN#

分类：

line to line VPN: 长点到长点的ipsec VPN
remote access VPN: 远程访问/接入的ipsec VPN

支持差异:

防火墙对remote access VPN支持较好
防火墙对line to line VPN支持较弱，部分功能不支持
路由器对line to line VPN支持较强，但remote access较弱

line to line VPN的用途主要是解决园区到园区间通信，例如总部内网主机要和某个分支园区的内网主机进行通信

remote access VPN主要使用场景：居家办公，远程访问公司总部的内网服务器资源

选择防火墙作为园区边界后解决line to line VPN支持较差问题#

通过防火墙划分三个zone

trust zone(inside zone): 内网区域，放PC，打印机等
untrust zone: 外网区域，连接运营商接口
dmz zone: 非军事化/非武装区域，放置对外提供服务的内网服务器，Web服务、邮件服务、FTP服务等

PixPin_2025-09-06_17-30-04

DMZ中的设备

服务器：提供对外服务
内容筛查设备：
- ESA: 针对电子邮件的安全设备，检查邮件内容
  - 工作流程: 内网发件→ESA检查→转发外网；外网收件→ESA检查→转发内网
- WSA: 针对网页流量的安全设备，检查HTTP内容
路由器：承接line to line VPN流量，放置在DMZ区域（防火墙对line to line VPN支持较差）
- VPN流量先落地到DMZ区域的路由器
- 再经过防火墙二次筛查后才进入内网
- 在ipsec安全基础上增加防火墙检查，提供更高安全性

运营商园区（ISP）#

一、网络架构与设备

架构核心：由骨干路由器（如Cisco ASR/CRS系列）构成Internet核心。
拓扑结构：
- 口字型：四台路由器方形互联。
- 日字型：六台路由器双环互联。
- 两种架构均可通过增加交叉链路提升冗余与可靠性。
强制要求：骨干路由器与数据中心服务器必须使用公网IP。

二、业务与互联

典型业务：宽带接入、MPLS VPN、向二级运营商提供带宽批发。
互联关系：顶级运营商通过互联共同构成Internet骨干网。

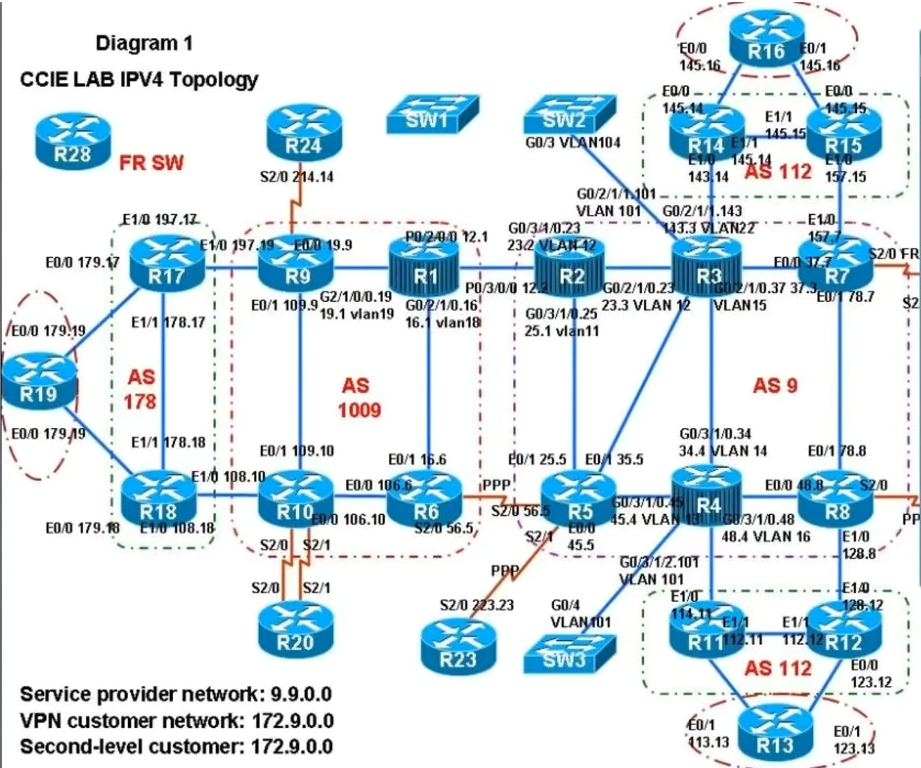

PixPin_2025-09-06_17-54-25

数据中心园区（DC）#

分为两层：

核心层Spine Switch，例如图中使用的Nexus 7000就可以虚拟化成三个交换机
- 相比传统物理堆叠方案，硬件虚拟化具有更好的隔离性和可管理性
接入层Leaf Switch，该层交换机无虚拟化能力

Clos架构：

Spine-Leaf组成的Clos架构是当前最先进的数据中心网络架构
大型数据中心：采用双层Spine设计（核心+汇聚）
中小型数据中心：单层Spine设计（如图示方案）

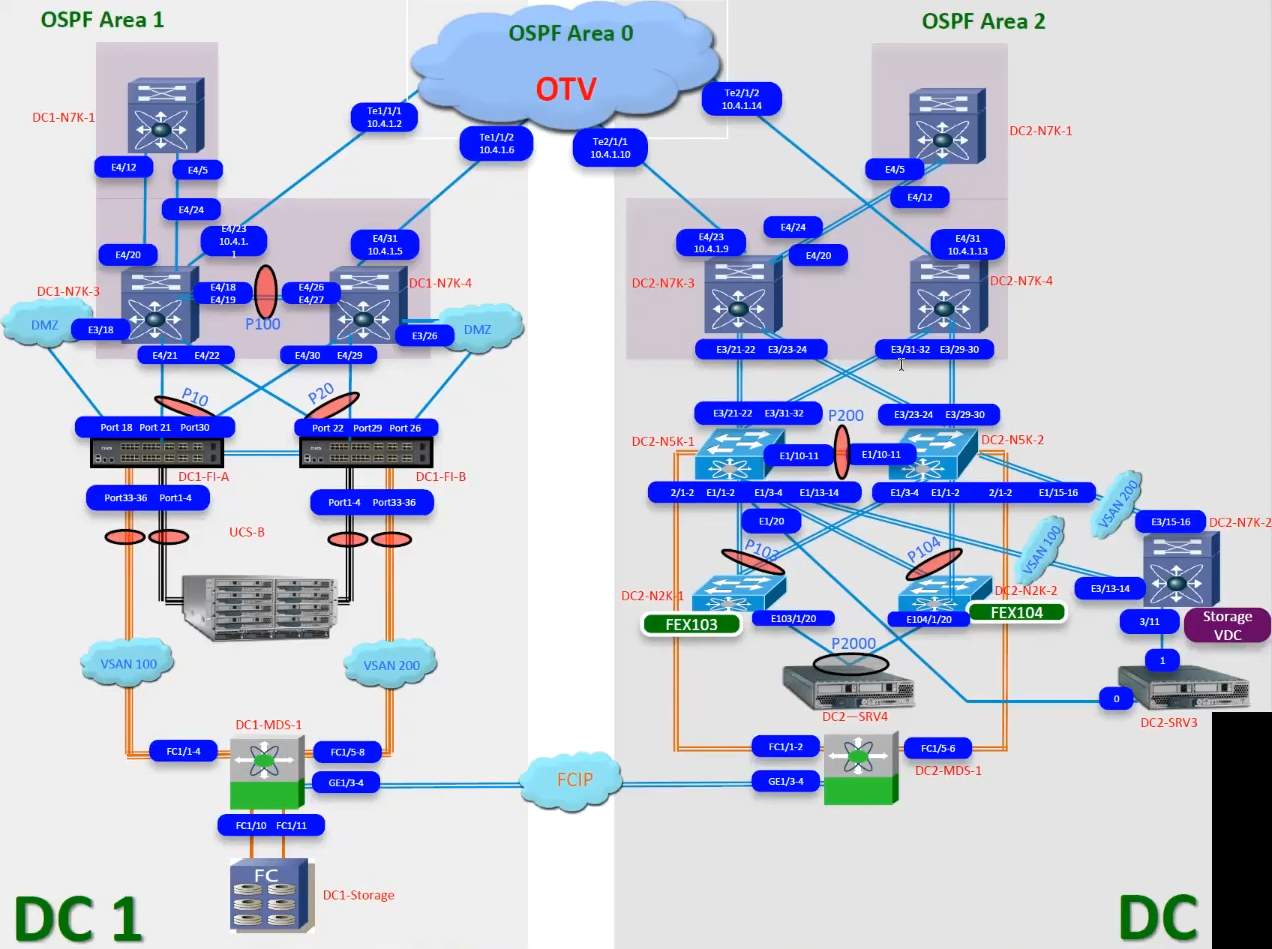

PixPin_2025-09-06_17-58-33

TOR设备

TOR（Top of Rack）指安装在机柜顶端的交换机
标准机柜里面放服务器，最上面放一台交换机，负责本机柜内所有服务器的接入和汇聚，通过上行链路连接至Leaf交换机

FAX技术和远程线卡（Fabric Extender：织物扩展器）

例如思科Nexus 2000系列，无独立控制平面（无CPU/内存/存储），必须绑定父交换机（Nexus 5000/7000）使用，所有数据转发由父交换机处理
使用场景：例如一台Nexus 5000交换机有96个口，可以选择每4个口接一台Nexus 2000，然后每台Nexus 2000管理一个机柜，那么一台Nexus 5000就可以管理24个机柜，而小一点的数据中心可能一共就一两百个机柜，那么在这种Clos架构下，七八台Leaf交换机就可以搞定数据中心的所有机柜
在没有FAX技术时，是每一个机柜都有一个机头设备，需要单独配置，单独管理，然后所有机头设备连接到Leaf交换机，相当于是三级架构
连接路径的通俗理解：高级交换机（Spine）→中级交换机（Leaf）→低级交换机（TOR或FAX技术设备，FAX设备其实没有交换机功能，依赖父交换机，TOR是普通交换机）→服务器中的虚拟交换机

VLAN和广播域隔离技术#

VLAN（虚拟局域网），不同的VLAN是隔离的

静态VLAN部署#

第一步：在交换机上创建需要的VLAN
第二步：将创建的VLAN与交换机的下连接口进行绑定
- 注意接口得是接入模式才能绑定VLAN
Access接入模式：主要就是连接下级主机，接入模式的接口的特征就是要绑定一个VLAN（也只能绑定一个VLAN）
- 例如一个交换机创建了VLAN10和VLAN20，前十个口绑定VLAN10，后十个口绑定VLAN20，那么前十个口的主机发的广播数据就不会发给VLAN20绑定的接口对应主机
Trunk中继模式：交换机的级联接口使用Trunk模式，交换机之间互联，中继模式的接口不用绑定VLAN，默认允许所有VLAN数据通信
创建VLAN时所有交换机都要创建，包括汇聚交换机，例如接入交换机通过中继接口将VLAN10的传数据到汇聚交换机，如果汇聚交换机本地没有创建VLAN10那么就会将这个数据丢弃
- 所以直接在接入交换机和汇聚交换机上创建一个交换区块内的所有VLAN，就是说你用了哪个VLAN，所有交换机上都要创建

思科交换机接口模式以及配置#

例：给这四台电脑划分VLAN

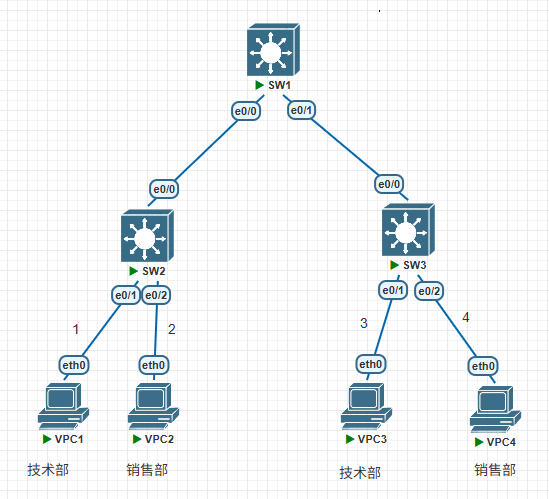

PixPin_2025-09-06_19-22-20

配置思路：

首先三台交换机都要创建VLAN10和VLAN20
然后SW1设置两个接口为中继模式
SW2和SW3的下级接口设置为接入模式
接口1和3绑定VLAN10，接口2和4绑定VLAN20

给三台交换机创建VLAN10和VLAN20

1
enable
2
config t
3
vlan 10
4
vlan 20
5
end
6
show vlan brief

SW1设置两个接口为中继模式

1
enable
2
config t
3
# 进入接口组配置模式
4
interface range ethernet 0/0 - 1
5
shutdown
6
# 指定中继封装协议为802.1q
7
switchport trunk encapsulation dot1q
8
# 把接口设置为中继模式
9
switchport mode trunk

SW2和SW3分别设置e0/0为中继模式

1
enable
2
config t
3
# 进入接口组配置模式
4
interface ethernet 0/0
5
shutdown
6
# 指定中继封装协议为802.1q
7
switchport trunk encapsulation dot1q
8
# 把接口设置为中继模式
9
switchport mode trunk

然后上面设置过的4个接口同时no shutdown，保证中继链路接口百分百激活成功

通过show interfaces trunk可以查看所有的中继接口是否正常工作

对SW2和SW3的下连接口设置为接入模式并绑定VLAN，这里以SW2的0/1为例，如果不确定接口的名字，可以通过show ip interface brief命令查看所有接口

1
configure terminal
2
interface ethernet 0/1
3
switchport mode access
4
switchport access vlan 10
5
# 优化接口，启用一个边缘端口
6
spanning-tree portfast edge

通过show vlan brief查看接口到VLAN的绑定

给主机配置IP地址：

1
# 主机1
2
ip 10.1.1.10 255.255.255.0
3
# 主机2
4
ip 20.1.1.10 255.255.255.0
5
# 主机3
6
ip 10.1.1.11 255.255.255.0
7
# 主机4
8
ip 20.1.1.11 255.255.255.0

华为交换机接口配置#

同样的情况：

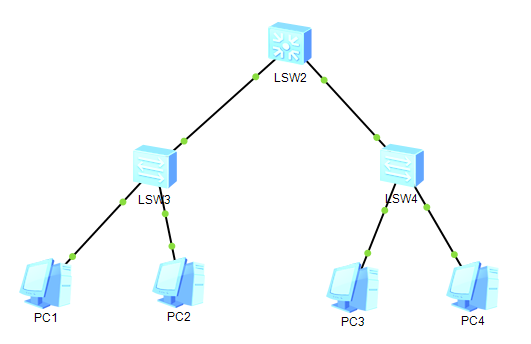

PixPin_2025-09-06_20-32-56

先给所有交换机重命名

1
system-view
2
sysname <主机名>

华为支持批量创建VLAN，三台交换机分别创建VLAN10和VLAN20

1
vlan batch 10 20

查看VLAN

1
display vlan

然后把接口配置成中继模式，只要有交换机之间互联的链路，中继永远是第一步

华为的交换机接口组命令不是很好用，所以一个接口一个接口配了，但是华为的接口不用shutdown，直接敲中继百分百起得来，还是比较牛逼的

1
interface GigabitEthernet 0/0/1
2
# 接口设置为中继模式
3
port link-type trunk
4
# 华为接口默认只放行VLAN1，如果想放行其它VLAN需要这行命令
5
# (思科接口如果是中继模式默认放行所有VLAN)
6
port trunk allow-pass vlan all

华为和华三的设备中继封装协议只能用802.1q，所以少一行指定封装协议的代码
思科支持两款封装协议，802.1q和ISL，所以需要手动指定

查看中继接口命令：

1
display port vlan

设置四个接入模式的接口

1
interface Ethernet 0/0/1
2
port link-type access
3
port default vlan 10
4
# 启用边缘端口特性，做一下优化
5
stp edged-port enable

配置后可以通过display this查看都配置了什么命令，也可以通过display port vlan查看接口状态
